Fungsi Kapasitor Elektrolit, Jenis, dan Simbolnya
Kapasitor adalah salah satu komponen elektronik yang paling penting dalam rangkaian listrik. Fungsinya untuk menyimpan dan melepaskan muatan listrik, serta digunakan dalam berbagai aplikasi seperti penstabilan tegangan, penyaringan sinyal, dan penyimpanan energi sementara.
Salah satu jenis kapasitor yang sering digunakan dalam rangkaian elektronik adalah kapasitor elektrolit.
Artikel ini akan membahas secara rinci tentang kapasitor elektrolit, mulai dari fungsi, jenis-jenisnya, simbol yang digunakan dalam diagram rangkaian, serta aplikasi dan keunggulannya dalam berbagai bidang elektronik.
Apa Itu Kapasitor Elektrolit?
Kapasitor elektrolit adalah jenis kapasitor yang menggunakan elektrolit (cairan atau pasta kimia) sebagai bahan dielektrik antara dua plat logam (elektroda).
Elektrolit ini memungkinkan kapasitor elektrolit memiliki kapasitansi yang lebih besar dibandingkan kapasitor jenis lain yang berukuran sama.
Kapasitor elektrolit dikenal dengan kapasitas penyimpanan energi yang tinggi, menjadikannya ideal untuk aplikasi yang membutuhkan penyimpanan energi dalam jumlah besar.
Salah satu ciri utama dari kapasitor elektrolit adalah polaritas yang dimilikinya. Artinya, kapasitor ini memiliki terminal positif (anoda) dan terminal negatif (katoda).
Terminal positif biasanya dihubungkan ke tegangan yang lebih tinggi, dan pemasangan terbalik dapat menyebabkan kerusakan serius pada kapasitor, bahkan dalam beberapa kasus, dapat menyebabkan ledakan. Hal ini membuat pemasangan yang benar menjadi sangat penting.
Fungsi Kapasitor Elektrolit
Kapasitor elektrolit memiliki berbagai fungsi penting dalam rangkaian elektronik. Berikut adalah beberapa fungsi utamanya:
Penyimpanan Energi
Kapasitor elektrolit digunakan untuk menyimpan energi listrik dalam bentuk muatan. Energi ini disimpan ketika sumber daya tersedia dan dilepaskan ketika diperlukan. Misalnya, dalam aplikasi catu daya (power supply), kapasitor elektrolit menyimpan energi dari sumber daya dan melepaskannya saat beban membutuhkan daya tambahan. Hal ini membantu menjaga kestabilan tegangan.
Filter Tegangan DC
Kapasitor elektrolit sering digunakan sebagai filter dalam rangkaian daya untuk menghaluskan tegangan DC. Dalam catu daya, tegangan dari sumber sering kali berfluktuasi, yang dapat mengganggu operasi komponen lain. Kapasitor elektrolit menyerap fluktuasi ini dan melepaskan energi dengan cara yang lebih stabil, sehingga tegangan output menjadi lebih halus dan konstan.
Kopling Sinyal
Kapasitor elektrolit sering digunakan dalam aplikasi kopling sinyal untuk memisahkan sinyal AC (arus bolak-balik) dari sinyal DC (arus searah). Dalam rangkaian audio atau komunikasi, kopling sinyal ini penting untuk memastikan bahwa hanya sinyal AC yang diteruskan, sementara sinyal DC yang dapat mengganggu diterblokir.
Decoupling
Fungsi decoupling pada kapasitor elektrolit adalah untuk menghilangkan noise atau gangguan dari sumber daya. Kapasitor elektrolit menyerap noise tegangan yang tidak diinginkan dari suplai daya sebelum noise tersebut mencapai komponen penting dalam rangkaian. Ini sangat penting dalam rangkaian digital dan analog untuk memastikan operasi yang bersih dan tanpa gangguan.
Penstabil Tegangan
Kapasitor elektrolit juga digunakan dalam rangkaian penstabil tegangan untuk membantu menjaga tegangan tetap stabil meskipun terjadi fluktuasi dalam suplai daya. Mereka bekerja dengan menyimpan energi ketika tegangan naik, lalu melepaskannya ketika tegangan turun, yang mengurangi variasi tegangan dan memastikan operasi yang lebih stabil.
Penghalang Pulsa (Smoothing)
Dalam rangkaian pengubah daya AC ke DC, seperti rectifier, kapasitor elektrolit digunakan untuk menghaluskan tegangan output. Tegangan DC yang dihasilkan oleh rectifier cenderung memiliki riak (ripple), dan kapasitor elektrolit berfungsi untuk mengurangi riak tersebut, sehingga menghasilkan tegangan DC yang lebih stabil.
Jenis-Jenis Kapasitor Elektrolit
Kapasitor elektrolit hadir dalam berbagai jenis, yang masing-masing memiliki karakteristik dan aplikasi khusus. Berikut adalah beberapa jenis kapasitor elektrolit yang paling umum digunakan:
Kapasitor Elektrolit Aluminium
Jenis kapasitor elektrolit yang paling umum adalah kapasitor elektrolit aluminium. Kapasitor ini menggunakan aluminium sebagai bahan elektroda dan elektrolit berbasis cairan atau pasta. Keunggulan utama dari kapasitor elektrolit aluminium adalah kapasitansi tinggi dengan harga yang relatif murah.
Kapasitor ini biasanya digunakan dalam catu daya, filter tegangan, dan aplikasi decoupling. Namun, kapasitor elektrolit aluminium memiliki batasan suhu dan masa pakai yang lebih pendek dibandingkan dengan beberapa jenis kapasitor lainnya.
Kapasitor Elektrolit Tantalum
Kapasitor elektrolit tantalum menggunakan tantalum sebagai bahan elektroda. Kapasitor jenis ini memiliki kapasitansi yang lebih tinggi dalam ukuran yang lebih kecil dibandingkan kapasitor elektrolit aluminium, serta memiliki stabilitas yang lebih baik dalam berbagai kondisi suhu.
Kapasitor tantalum umumnya digunakan dalam perangkat elektronik portabel seperti smartphone, laptop, dan perangkat medis, di mana ukuran kecil dan stabilitas tinggi sangat penting.
Namun, kapasitor elektrolit tantalum memiliki beberapa kelemahan, seperti harga yang lebih mahal dan sensitivitas terhadap tegangan berlebih. Jika terkena tegangan yang lebih tinggi dari yang diizinkan, kapasitor ini bisa rusak dengan cepat.
Kapasitor Elektrolit Solid Polymer
Kapasitor elektrolit solid polymer adalah perkembangan dari kapasitor elektrolit aluminium dan tantalum. Alih-alih menggunakan cairan sebagai elektrolit, kapasitor ini menggunakan bahan padat (solid polymer), yang memberikan keuntungan dalam hal stabilitas suhu, masa pakai yang lebih lama, dan tahan terhadap tegangan lebih tinggi. Kapasitor ini juga memiliki tingkat kerusakan yang lebih rendah jika dipasang dalam polaritas yang salah.
Kapasitor solid polymer sering digunakan dalam aplikasi yang membutuhkan daya tinggi dan keandalan jangka panjang, seperti motherboard komputer, catu daya, dan perangkat audio.
Kapasitor Elektrolit Bipolar
Kapasitor elektrolit bipolar adalah jenis kapasitor elektrolit yang tidak memiliki polaritas. Ini berarti terminalnya tidak memiliki sisi positif atau negatif, sehingga dapat dipasang dalam arah apa pun. Kapasitor ini biasanya digunakan dalam aplikasi yang melibatkan sinyal AC, seperti dalam rangkaian audio atau filter sinyal. Namun, kapasitor ini memiliki kapasitansi yang lebih rendah dan tidak bisa menahan tegangan sebesar kapasitor elektrolit polar.

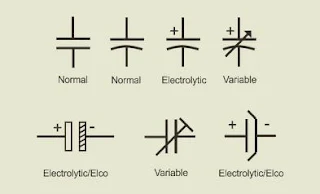

Simbol Kapasitor Elektrolit
Dalam diagram rangkaian elektronik, kapasitor elektrolit memiliki simbol yang khas. Simbol kapasitor elektrolit biasanya terdiri dari dua garis paralel yang mewakili plat atau elektroda. Satu garis lurus dan tebal mewakili terminal positif, sedangkan garis lainnya yang berbentuk kurva atau lebih tipis mewakili terminal negatif. Ini menunjukkan bahwa kapasitor elektrolit memiliki polaritas yang harus diperhatikan saat memasangnya di rangkaian.
Aplikasi Kapasitor Elektrolit dalam Berbagai Bidang
- Catu Daya Salah satu aplikasi paling umum dari kapasitor elektrolit adalah dalam catu daya. Dalam aplikasi ini, kapasitor elektrolit digunakan untuk menghaluskan tegangan output dari rectifier dan mengurangi noise atau riak yang ada pada tegangan DC. Mereka juga digunakan untuk menyediakan cadangan energi saat ada fluktuasi daya yang tiba-tiba.
- Perangkat Elektronik Konsumen Dalam perangkat elektronik seperti televisi, radio, komputer, dan telepon seluler, kapasitor elektrolit memainkan peran penting dalam menstabilkan tegangan dan mengurangi gangguan sinyal. Dalam perangkat audio, misalnya, kapasitor elektrolit digunakan untuk memfilter sinyal audio dan meningkatkan kualitas suara dengan memisahkan komponen frekuensi tinggi yang tidak diinginkan.
- Rangkaian Pengubah Daya (Power Converters) Kapasitor elektrolit digunakan dalam rangkaian pengubah daya untuk menyimpan energi dan membantu dalam proses konversi dari AC ke DC. Mereka juga membantu dalam menjaga tegangan keluaran tetap stabil selama proses pengubahan daya.
- Aplikasi Industri Di industri, kapasitor elektrolit digunakan dalam berbagai aplikasi seperti kontrol motor, inverter, dan peralatan berat yang membutuhkan kapasitor dengan kapasitas penyimpanan yang besar. Kapasitor ini digunakan untuk membantu pengaturan daya, penyimpanan energi, dan pengurangan noise dalam sistem yang kompleks.
- Sistem Telekomunikasi Kapasitor elektrolit banyak digunakan dalam sistem telekomunikasi untuk menstabilkan tegangan dan menjaga kualitas sinyal. Mereka membantu menjaga tegangan suplai yang konstan dan meminimalkan gangguan sinyal yang bisa menyebabkan distorsi.
Keunggulan dan Kelemahan Kapasitor Elektrolit
Keunggulan:
- Kapasitansi Tinggi: Salah satu keunggulan utama kapasitor elektrolit adalah kemampuannya untuk menyimpan muatan dalam jumlah besar dengan ukuran fisik yang relatif kecil.
- Harga Terjangkau: Kapasitor elektrolit, terutama yang berbahan aluminium, umumnya lebih murah dibandingkan jenis kapasitor lain dengan kapasitansi yang sama.
- Ideal untuk Aplikasi Daya Rendah hingga Menengah: Kapasitor ini sangat cocok untuk digunakan dalam aplikasi yang membutuhkan penyimpanan energi sementara atau penghalusan tegangan dalam rangkaian daya rendah hingga menengah.
Kelemahan:
- Polaritas: Kelemahan utama kapasitor elektrolit adalah polaritasnya. Jika dipasang terbalik, kapasitor ini dapat mengalami kerusakan serius.
- Kehidupan Terbatas: Kapasitor elektrolit, terutama yang berbasis aluminium, memiliki masa pakai terbatas karena sifat elektrolitnya yang dapat mengering seiring waktu.
- Sensitif terhadap Suhu: Kapasitor elektrolit juga lebih sensitif terhadap perubahan suhu dibandingkan jenis kapasitor lainnya.
Kesimpulan
Kapasitor elektrolit adalah komponen esensial dalam dunia elektronik dengan berbagai fungsi penting, mulai dari penyimpanan energi, penyaringan tegangan, hingga kopling sinyal.
Dengan berbagai jenis seperti kapasitor aluminium, tantalum, dan solid polymer, kapasitor elektrolit menawarkan fleksibilitas untuk digunakan dalam berbagai aplikasi, dari perangkat elektronik konsumen hingga sistem industri yang kompleks.
Simbol kapasitor elektrolit yang menunjukkan polaritasnya merupakan ciri khas yang harus diperhatikan saat memasang kapasitor ini dalam rangkaian.
Meskipun memiliki beberapa keterbatasan, seperti sensitivitas terhadap polaritas dan masa pakai yang terbatas, kapasitor elektrolit tetap menjadi komponen yang sangat diperlukan dalam berbagai aplikasi elektronik.
