Apa itu Fuse atau Sekring: Jenis dan Cara Kerja

Apa itu sekering?

Sekring adalah pelindung, ini adalah alat pengaman yang digunakan untuk melindungi peralatan rumah tangga seperti televisi, lemari es, komputer dari kerusakan akibat tegangan tinggi.

 Sekring terdiri dari strip tipis atau untaian logam, setiap kali arus yang deras atau aliran arus berlebih ada di sirkuit listrik, sekring meleleh dan membuka sirkuit dan memutuskannya dari catu daya.

 Juga berfungsi sebagai circuit breaker atau stabilizer yang melindungi perangkat dari kerusakan, di pasaran banyak tersedia tipe, fitur, dan desain sekring Perbedaan Antara Fuse dan Circuit Breaker

 Strip mereka terbuat dari aluminium, tembaga, seng & selalu dihubungkan secara seri dengan sirkuit untuk melindungi dari arus berlebih pada kabel yang sedang berjalan. Berikut adalah diagram sirkuit dasar & simbol sekring.

Mengapa Kita Membutuhkan Fuse?

Sekring digunakan untuk mencegah peralatan rumah tangga dari korsleting dan kerusakan akibat beban berlebih atau arus tinggi dll.

Jika kita tidak menggunakan sekring, gangguan listrik terjadi pada kabel dan dapat membakar kabel serta peralatan listrik dan dapat menyebabkan kebakaran di rumah .

 Kehidupan televisi, komputer, radio, dan peralatan rumah tangga lainnya juga dapat berisiko. Saat sekring mati, percikan tiba-tiba terjadi yang dapat menyebabkan rumah Anda menjadi gelap secara tiba-tiba dengan memutus sambungan catu daya yang dapat menghindari kesalahan lebih lanjut. Itulah mengapa kita membutuhkan sekring untuk melindungi peralatan rumah kita dari bahaya.

Bagaimana cara kerja Fuse?

Cara kerja Sekring berdasarkan prinsip efek pemanasan arus. Ini terbuat dari strip tipis atau untaian kawat logam dengan bahan yang tidak mudah terbakar.

 Ini terhubung di antara ujung terminal. Sekring selalu dihubungkan secara seri dengan rangkaian listrik.

Ketika arus berlebih atau panas dihasilkan karena arus deras mengalir di sirkuit, sekering meleleh karena titik leleh elemen yang rendah dan membuka sirkuit.

 Aliran yang berlebihan dapat menyebabkan kerusakan kabel dan menghentikan aliran arus. Sekring dapat diganti atau diganti dengan yang baru dengan peringkat yang sesuai.

 Sekring dapat terdiri dari elemen seperti seng, tembaga, perak & aluminium. Mereka juga bertindak sebagai pemutus sirkuit yang digunakan untuk memutus sirkuit ketika terjadi kesalahan mendadak di sirkuit.

 Ini tidak hanya sebagai pelindung tetapi juga digunakan sebagai tindakan pengamanan untuk mencegah manusia dari bahaya. Jadi, beginilah cara kerja sekring. Berikut gambar yang ditampilkan operasi sekring, laras sekring (wadah), sambungan sekring.

Bagaimana cara memilih Fuse?

Peringkat sekering = (watt / volt) x 1,25

Pilih sekring, seperti sekering penundaan waktu untuk beban induktif dan sekering kerja cepat untuk beban resistif.

Catat daya (watt) alat - biasanya dari manual alat,

Tuliskan nilai voltase. Tegangan harus lebih besar dari tegangan rangkaian untuk perlindungan perangkat yang tepat.

Gunakan peringkat sekering tertinggi berikutnya setelah penghitungan. Misalnya, jika nilai sekring yang dihitung adalah 8.659 amp, maka untuk ini kita akan menggunakan sekring 9 amp.

Karakteristik Sekring

Terdapat beberapa karakteristik penting dari sekring pada sistem kelistrikan dan elektronik yaitu sebagai berikut: -

Peringkat Saat Ini: Jumlah maksimum arus yang terus menerus menahan sekering tanpa meleleh itu disebut sebagai peringkat saat ini. Ini adalah daya dukung arus, yang diukur dalam Ampere. Ini adalah karakteristik termal.

 Saat ini (Cin) = 75% Saat Ini (peringkat)

Rating Tegangan: Dalam karakteristik ini, tegangan yang dihubungkan secara seri dengan sekring tidak meningkatkan nilai tegangan. yaitu.,

 V (sekering)> V (ckt terbuka)

Peringkat I2t: Ini adalah jumlah energi yang dibawa oleh elemen sekering ketika ada gangguan listrik atau terjadi korsleting. Ini mengukur energi panas (energi karena aliran arus) dari sekering & dihasilkan ketika sekring putus.

Kapasitas Interupsi atau Pemutusan: Ini adalah nilai maksimum arus tanpa gangguan yang mengganggu oleh sekering yang dikenal sebagai kapasitas putus atau interupsi sekering.

Kapasitas pemutusan> tegangan pengenal maksimum

Kapasitas putus <arus ckt pendek

Penurunan Tegangan: Ketika arus berlebih mengalir, elemen sekering meleleh dan membuka sirkuit. Karena perubahan resistansi ini dan penurunan tegangan akan menjadi lebih rendah.

Suhu: Dalam hal ini, suhu pengoperasian akan lebih tinggi, oleh karena itu peringkat saat ini akan lebih rendah, sehingga sekring meleleh.

Grafik ini menunjukkan suhu versus daya dukung arus dari sekring. Dalam proses ini, pada titik di mana tiga garis bertemu pada 25 derajat Celcius, daya dukung sekring saat ini akan menjadi 100% dan setelah beberapa waktu kapasitas arus menurun pada slow blow fuse, juga akan turun hingga 82% pada suhu 65 derajat C. Hal ini mengakibatkan kenaikan temperatur akan menurunkan daya dukung arus fuse.

Klasifikasi Sekring

Sekarang kita membahas tentang berbagai jenis sekering. Mereka dibagi menjadi dua bagian Sekring AC & Sekring DC. Selanjutnya, mereka dibagi menjadi banyak kategori yang diberikan dalam diagram alur di bawah ini:

Berbagai Jenis Sekring

Sekring ditemukan pertama kali oleh “Thomas Alva Edison” namun saat ini banyak jenis sekring yang tersedia di pasaran. Secara umum, ada dua jenis sekring: -

Sekring DC: Sekring DC memiliki ukuran yang lebih besar. Supply DC memiliki nilai konstan diatas 0V sehingga sulit untuk mengabaikan dan mematikan rangkaian dan ada kemungkinan terjadi busur listrik diantara kabel yang meleleh. Untuk mengatasinya, elektroda ditempatkan pada jarak yang lebih jauh dan karena itu ukuran sekering DC bertambah.

 Sekring AC: Sekring AC berukuran lebih kecil. Fuse AC berosilasi 50-60 kali dalam setiap detik dari minimum hingga maksimum. Jadi tidak ada kemungkinan Arc antara kabel yang meleleh. Makanya fuse bisa dikemas dalam ukuran kecil.

 Sekring AC selanjutnya dikategorikan menjadi dua bagian, yaitu sekering tegangan rendah dan sekering tegangan tinggi.

Sekring Tegangan Rendah (LV)

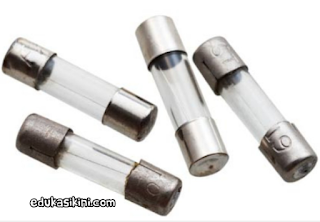

Sekering Jenis Kartrid: Ini adalah jenis sekering di mana wadahnya benar-benar tertutup & memiliki kontak, misalnya logam.

Jenis Kartrid Sekering terdiri dari dua jenis: -

Sekring Kartrid Tipe-D: - Terdiri dari kartrid, alas sekring, tutup & cincin adaptor. Basis sekring memiliki tutup sekring, yang dilengkapi dengan elemen sekring dengan kartrid melalui cincin adaptor. Sirkuit selesai ketika ujung kartrid melakukan kontak dengan konduktor.

Tipe Link Atau HRC (High Rupturing Capacity) Fuse: - Pada tipe fuse ini, aliran arus oleh elemen fuse diberikan dalam kondisi normal. Untuk mengontrol busur yang dihasilkan oleh fuse blown kami menggunakan fuse yang terbuat dari porselen, perak & keramik. Wadah elemen sekring diisi dengan pasir silika. Jenis HRC sekali lagi dibagi menjadi dua bagian yaitu: -

Jenis Blade / Jenis Plug-in: - Badan sekring ini terbuat dari plastik dan mudah diganti di sirkuit tanpa beban apa pun.

Jenis Baut: - Pada jenis sekring ini, pelat penghantar dipasang ke dasar sekring.

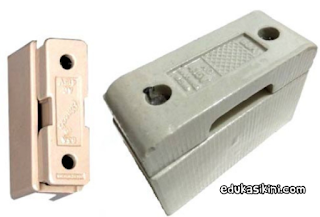

Rewireable / Kit-Kat Type: - Pada jenis sekring ini, keuntungan utamanya adalah pembawa sekring lebih mudah dilepas tanpa mengalami sengatan listrik atau cedera. Basis sekring bertindak sebagai terminal masuk dan keluar yang terbuat dari porselen & pembawa sekering digunakan untuk menahan elemen sekering yang terbuat dari timah, tembaga, aluminium, timah, dll. Ini digunakan dalam perkabelan domestik, industri kecil dll.

Sekring Tipe Striker: - Pada tipe sekring ini, digunakan untuk menutup dan triping sirkuit. Mereka memiliki gaya dan perpindahan yang cukup.

Jenis Sakelar Sekring: - Pada jenis sekring ini, pada dasarnya logam tertutup dari sebuah saklar dan sekring dan jauh digunakan untuk level tegangan rendah dan menengah.

Sekring Putus-putus: - Dalam jenis sekering ini, peleburan sekering menyebabkan elemen jatuh di bawah gravitasi karena penyangga yang lebih rendah. Mereka dibuat untuk perlindungan transformator luar ruangan.

Sekring Tegangan Tinggi (HV)

Semua jenis sekering tegangan tinggi digunakan pada tegangan pengenal hingga 1,5 Kv hingga 138 Kv. Sekring tegangan tinggi digunakan untuk melindungi trafo instrumen & trafo kecil.

 Itu terbuat dari perak, tembaga & timah. Ketika panas dihasilkan, busur menghasilkan yang menyebabkan asam borat menghasilkan sejumlah besar gas. Itulah mengapa ini digunakan di luar ruangan.

Ini adalah tiga jenis yaitu sebagai berikut: -

Sekering HRC Jenis Kartrid: - Mirip dengan jenis tegangan rendah, hanya beberapa fitur desain yang berbeda.

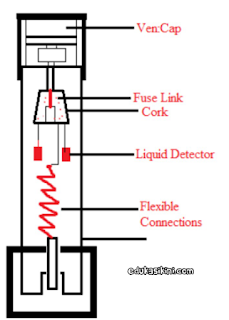

Sekering HRC Jenis Cair: - Ini digunakan untuk sirkuit hingga arus pengenal 100A & sistem hingga 132Kv. Sekering ini memiliki tabung kaca yang diisi dengan karbon tetraklorida.

Salah satu ujung tabung dikemas dan ujung lainnya dipasang dengan kawat perunggu fosfor. Saat operasi sekering dimulai, penggunaan cairan di sekring memadamkan busur. Ini meningkatkan kapasitas korsleting.

Sekering HRC Jenis Pengeluaran: - Ini adalah sekering yang dapat dilepaskan, di mana efek pengusiran gas yang dihasilkan oleh busur internal. Dalam hal ini, ruang penghubung sekring diisi dengan asam borat untuk pengusiran gas.

Sekring yang Dapat Diatur Ulang: - Ini adalah jenis sekering yang biasa dikenal sebagai sekering self-reset yang menggunakan termistor tipe konduktif termoplastik yang dikenal sebagai Koefisien Suhu Positif Polimer (PPTC). Jika terjadi kesalahan. Arus meningkat, suhu juga meningkat.

Peningkatan resistansi ini karena peningkatan suhu. Aplikasi yang digunakan adalah militer dan kedirgantaraan di mana penggantian tidak memungkinkan.

Aplikasi

Sekring adalah bagian terpenting dari rangkaian dan sistem kelistrikan dan elektronik. Berikut beberapa aplikasi yang menggunakan sekring, yaitu

Fuse digunakan di papan distribusi rumah, peralatan listrik umum, dan perangkat.

Fuse digunakan di konsol game dan semua mobil seperti mobil, truk, dan kendaraan lain.

Fuse juga digunakan di laptop, ponsel, printer, pemindai, elektronik portabel, hard disk drive.

Pada sistem distribusi kelistrikan, terdapat sekering pada kapasitor, trafo, konverter daya, motor starter, trafo daya.

Fuse digunakan di monitor LCD, kemasan baterai, dll
