Wiring Diagram Star Delta Motor 3 Phase Pada Industri Motor Induksi 3 Fasa

Motor Induksi 3 Fasa terdiri dari stator yang berisi belitan 3 fasa yang terhubung ke suplai AC 3 fasa. Susunan belitan tersebut sedemikian rupa sehingga menghasilkan medan magnet yang berputar. Rotor dari motor Induksi berisi inti silinder dengan slot paralel yang berisi konduktor.

Masalah yang Dihadapi Selama Menghidupkan Motor:

Fitur paling dasar dari motor Induksi adalah mekanisme start sendiri. Karena medan magnet yang berputar, ggl diinduksi di rotor, karena itu arus mulai mengalir di rotor. Sesuai hukum Lenz, rotor akan mulai berputar ke arah yang berlawanan dengan aliran arus listrik dan ini memberikan torsi pada motor. Jadi motor memulai sendiri.

Selama periode mulai sendiri ini, saat torsi meningkat, sejumlah besar arus mengalir di rotor. Untuk mencapai ini, stator menarik sejumlah besar arus dan pada saat motor mencapai kecepatan penuhnya, sejumlah besar arus ditarik dan kumparan memanas, merusak motor.

Oleh karena itu, ada kebutuhan untuk mengontrol start motor. Salah satu caranya adalah dengan mengurangi tegangan yang diberikan, yang pada gilirannya mengurangi torsi.

Tujuan dari Star Delta Technique Motor Starter adalah:

• Kurangi arus awal yang tinggi dan di sepanjang jalur ini mencegah motor dari panas berlebih
• Memberikan jaminan beban berlebih dan tanpa tegangan

Star Delta Motor 3 Phase Starter:

Dalam start delta Star, motor disambungkan dalam mode STAR selama periode start. Ketika motor mencapai kecepatan yang diinginkan, motor dihubungkan dalam mode DELTA.

Komponen Star Delta Motor 3 Phase Starter:

Kontaktor: Rangkaian starter Star Delta terdiri dari tiga kontaktor: Kontaktor utama, Star dan delta. Ketiga kontaktor diminta untuk menyatukan belitan motor pertama di Star dan kemudian di delta, untuk mengetahui lebih lengkap mengenai kontaktor silahkan baca Kontaktor Penjelasan, Komponen, Prinsip kerja

Timer: Kontaktor diatur oleh timer yang digabungkan dengan start.

Sakelar interlock: Sakelar interlock dihubungkan antara kontaktor star dan delta dari rangkaian kontrol sebagai ukuran keamanan sehingga seseorang tidak dapat mengaktifkan kontaktor delta tanpa menonaktifkan kontaktor Star. Kebetulan jika kontaktor star dan delta digerakkan pada saat yang sama, motor akan rusak, untuk mengetahui lebih lengkap mengenai relay silahkan baca Pengertian Relay Jenis Relay dan Cara Kerjanya

Relai beban lebih: Relai beban lebih juga dikonsolidasikan ke dalam Rangkaian kontrol Star delta untuk memastikan motor dari panas berlebih yang dapat mempercepat motor menemukan api atau keausan. Jika suhu melewati kualitas preset, kontak terbuka dan catu daya diputus dengan cara ini untuk memastikan motor, untuk mengetahui lebih lengkap mengenai relay beban lebih silahkan baca Overload Relay : Jenis, cara kerja, Apa itu Perlindungan Beban Berlebih?

Cara Kerja Star Delta Motor 3 Phase Starter:

Pada awalnya kontaktor primer dan kontaktor Star ditutup. Setelah interval waktu, pengatur waktu memberi tanda ke kontaktor Star untuk menuju ke posisi terbuka dan primer, kontaktor delta menuju ke posisi tutup, sesuai dengan penataan rangkaian delta.

Pada saat start ketika belitan stator dihubungkan dengan Star, setiap tahap stator mendapat tegangan VL / √3, dimana VL adalah tegangan saluran. Oleh karena itu, arus garis yang ditarik oleh motor pada saat asutan diturunkan menjadi sepertiga dibandingkan dengan arus asutan dengan belitan yang terkait di delta.

Demikian juga, karena torsi yang dimajukan oleh motor induksi sama dengan kuadrat tegangan yang diberikan; star delta starter menurunkan torsi asutan hingga sepertiga dari kemungkinan itu dengan pengawetan delta langsung.

Pengatur waktu mengontrol konversi dari koneksi Star ke koneksi delta. Pengatur waktu di star delta starter untuk motor 3 fase dimaksudkan untuk melakukan perpindahan dari mode Star, memanfaatkan motor yang berjalan pada tegangan dan arus yang menurun dan menghasilkan torsi yang lebih sedikit - ke mode delta yang sangat diperlukan untuk menjalankan motor secara penuh daya, memanfaatkan tegangan dan arus tinggi untuk mengubah torsi tinggi.

Sambungan Terminal dalam Konfigurasi Star dan Delta:

L1, L2 dan L3 adalah tegangan saluran 3 fase, yang diberikan ke kontaktor primer. Kumparan motor utama adalah U, V dan W ditunjukkan pada gambar. Dalam mode Star pada belitan motor, kontaktor utama menghubungkan hantaran listrik ke terminal belitan esensial U1, V1 dan W1.

Kontaktor Star menyingkat terminal belitan bantu U2, V2 dan W2 seperti yang ditunjukkan pada gambar. Sekalipun kontaktor primer ditutup suplai tiba di terminal A1, B1, C1 dan akibatnya belitan motor diberi energi dalam mode Star.

Pengatur waktu dimulai sementara saat kontaktor Star diberi energi. Setelah pengatur waktu mencapai periode waktu yang ditentukan, kontaktor Star tidak diberi energi dan kontaktor delta diberi energi.

Titik ketika kontaktor delta ditutup, terminal belitan motor U2, V2 dan W2 dihubungkan dengan V1, W1 dan U1 secara individual melalui kontak penutup kontaktor primer. Itu untuk asosiasi delta, memenuhi ujung satu belitan harus digabungkan dengan ujung awal belitan lainnya. Belitan motor dikonfigurasi ulang di delta dengan memasok tegangan saluran L1 ke terminal belitan W2 dan U1, tegangan saluran L2 ke terminal belitan U2 dan V1; dan tegangan saluran L3 ke terminal belitan V2 dan W1, seperti yang ditunjukkan pada gambar.

Jenis Star Delta Motor 3 Phase Starter:

Ada dua jenis starter star delta, buka dan tutup.

• Star Delta Open Transition Starter:

Ini adalah strategi yang paling dikenal luas untuk starting star delta. Seperti namanya, dalam strategi ini belitan motor terbuka selama waktu transisi untuk mengubah belitan dari mode Star dengan mode delta. Starter gerak terbuka star delta menggunakan 3 kontaktor motor dan relai tunda gerak.

Manfaat:

Starter transisi terbuka sangat mudah diimplementasikan dari segi biaya dan Rangkaian, tidak memerlukan peralatan pereduksi tegangan tambahan.

Kerugian:

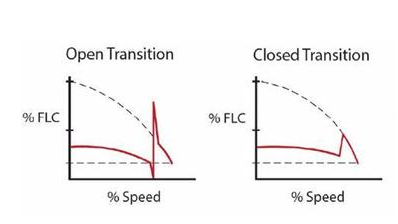

Transisi terbuka membuat lonjakan arus dan torsi saat berubah yang menyebabkan sistem terhenti baik secara elektrik maupun mekanis. Secara elektrik, hasil dari puncak sesaat dalam arus dapat menyebabkan kekacauan atau kemalangan. Secara mekanis, torsi yang diperluas yang terjadi karena lonjakan arus bisa cukup untuk merusak komponen sistem, yaitu mematahkan poros penggerak.

• Star Delta Transisi Tertutup Starter:

Dalam starter ini, transfer dari mode Star ke delta dilakukan tanpa melepaskan motor dari saluran. Beberapa komponen ditambahkan untuk membuang atau mengurangi lonjakan yang terhubung dengan transisi terbuka. Komponen tambahan termasuk kontaktor dan beberapa resistor transisi. Resistor transisi mengkonsumsi aliran ini selama pergantian belitan.

Kontaktor keempat juga digunakan untuk menempatkan resistor di Rangkaian sebelum membuka kontaktor Star dan kemudian mengosongkan resistor setelah kontaktor delta ditutup. Meskipun membutuhkan mekanisme pertukaran tambahan, rangkaian kontrol lebih membingungkan karena kebutuhan untuk menyelesaikan pertukaran resistor.

Kelebihan:

Ada pengurangan lonjakan arus tambahan, yang dihasilkan dari transisi. Jadi starter transisi tertutup memiliki pergantian yang mulus.

Kekurangan:

Selain membutuhkan lebih banyak perangkat switching, rangkaian kontrol lebih rumit karena perlu melakukan switching resistor. Selain itu, penambahan Rangkaian menyebabkan kenaikan biaya pemasangan yang signifikan.

Contoh Star Delta Motor 3 Phase Starter:

Starter Star Delta umumnya digunakan untuk mengurangi arus start motor. Contoh diberikan untuk mengetahui tentang starter star delta.

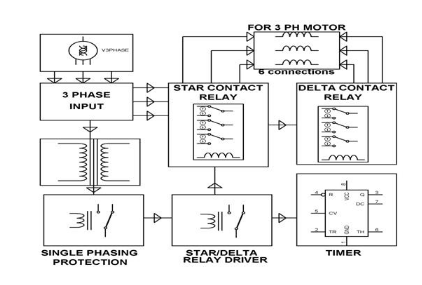

Dari rangkaian, kami menggunakan suplai 380 volt untuk menghidupkan motor. Dan di sini kami menggunakan satu set relai untuk menggeser koneksi motor dari Star ke delta dengan jeda waktu. Dalam hal ini, kami menjelaskan cara kerja dengan menggunakan lampu sebagai pengganti motor untuk memudahkan pemahaman.

Sepanjang operasi Star, lampu mungkin menyala redup yang menunjukkan tegangan suplai di atas kumparan adalah 380 volt. Selama operasi delta setelah pengatur waktu bekerja, lampu mungkin menyala dengan intensitas penuh yang menunjukkan tegangan suplai penuh 380 volt. Timer 555 melakukan operasi monostabil, yang outputnya dipertahankan ke relai untuk memperbarui pasokan listrik dari Star-ke-delta 3 fase.
