Pengertian Sistem Tenaga Listrik

Transmisi tenaga listrik merupakan proses penyaluran tenaga listrik dari tempat pembangkit tenaga listrik (Power Plant) hingga substation distribution sehingga dapat disalurkan sampai pada konsumer pengguna listrik melalui suatu bahan konduktor.

1. Contactor Pengertian Dan Prinsip Kerja
2. Motor listrik pengertian dan prinsipkerja
3. TRIAC pengertian dan aplikasinya
4. Motor AC : Teori Motor AC Dan Jenis Motor AC
5. Kapasitor Jenis, Fungsi Dan Karakteristik
6. Thyristor Pengertian Dan Jenis
7. SCR (Silicon Controlled Rectifier) Penjelasan
8. Motor Stepper Jenis Jenisnya
9. Transistor Bipolar Penjelasan
10. NTC (Negative Temperature Coefisien) Pengertian Dan Aplikasi
11. Sensor Cahaya
12. Transduser Elektronika
13. PTC (Positive Temperatur Coefficient)
14. Sensor Suhu

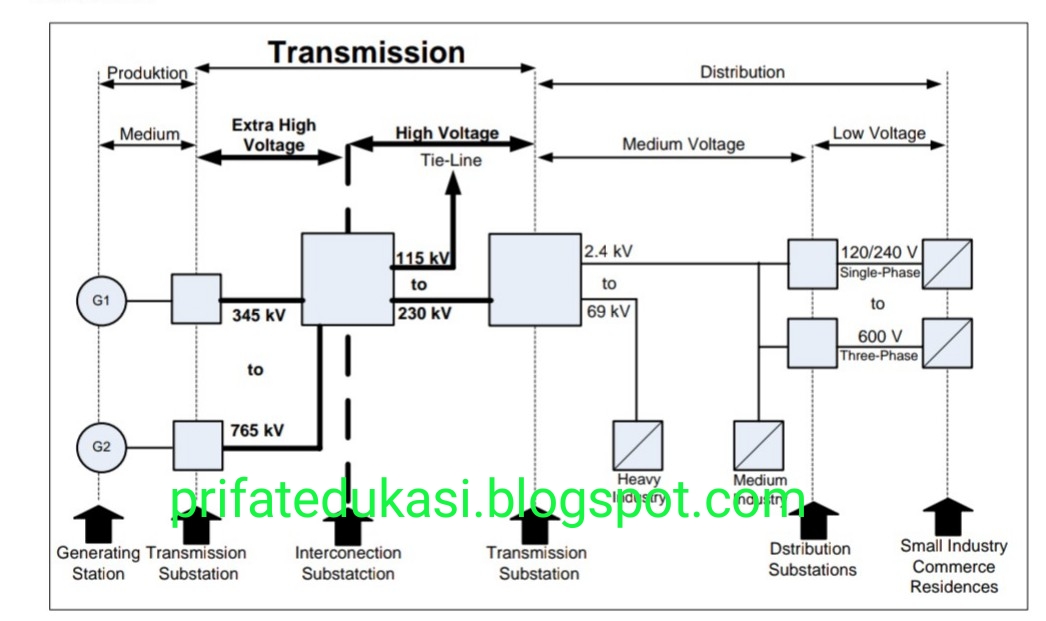

Secara umum sistem tenaga listrik terdiri dari :

1. Pusat Pembangkit Listrik (Power Plant)

Yaitu tempat energi listrik pertama kali dibangkitkan, dimana terdapat turbin

sebagai penggerak mula (Prime Mover) dan generator yang membangkitkan listrik.

Biasanya dipusat pembangkit listrik juga terdapat gardu induk. Peralatan utama

pada gardu induk antara lain : transformer, yang berfungsi untuk menaikan

tegangan generator (11,5 kV) menjadi tegangan transmisi /tegangan tinggi (150kV)

dan juga peralatan pengaman dan pengatur. Jenis pusat pembangkit yang umum

antara lain PLTA (pembangkit Listrik Tenaga Air), PLTU (Pusat Listrik Tenaga

Uap), PLTG (Pusat Listrik Tenaga Gas), PLTN (Pusat Listrik Tenaga Nuklir).

2. Transmisi Tenaga Listrik

Merupakan proses penyaluran tenaga listrik dari tempat pembangkit tenaga listrik

(Power Plant) hingga Saluran distribusi listrik (substation distribution) sehingga

dapat disalurkan sampai pada konsumer pengguna listrik.

3. Sistem Distribusi

Merupakan subsistem tersendiri yang terdiri dari : Pusat Pengatur (Distribution

Control Center, DCC), saluran tegangan menengah (6kV dan 20kV, yang juga

biasa disebut tegangan distribusi primer) yang merupakan saluran udara atau kabel

tanah, gardu distribusi tegangan menengah yang terdiri dari panel-panel pengatur

tegangan menengah dan trafo sampai dengan panel-panel distribusi tegangan

rendah (380V, 220V) yang menghasilkan tegangan kerja/ tegangan jala-jala untuk

industri dan konsumen.
